Primeiramente, você já se perguntou como os computadores se organizam dentro de uma rede? A resposta está nas topologias de rede. Esse tema aparece com frequência em provas de nível médio e superior, especialmente em cargos de TI, tribunais e carreiras policiais.
No entanto, muitos candidatos confundem topologia com tipos de rede (como LAN e WAN). Em síntese, a diferença é simples: enquanto os tipos definem o tamanho da rede, a topologia define o desenho ou o layout da conexão.
Dessa forma, este artigo explica cada topologia de forma clara, com exemplos práticos e alertas sobre como as bancas cobram esse assunto. Assim, você vai dominar Estrela, Barramento, Anel e Malha sem complicações.
O Que É Topologia de Rede?
Antes de tudo, a topologia de rede representa a forma como os dispositivos (nós) se conectam entre si. Ela define o caminho que os dados percorrem e a estrutura física ou lógica da rede.
Além disso, as bancas dividem a topologia em duas categorias principais:
- Topologia Física: Descreve o layout real dos cabos, switches e equipamentos.
- Topologia Lógica: Descreve como os dados fluem pela rede, independentemente da conexão física.
Para concursos, você deve focar principalmente na topologia física, pois é a mais cobrada em questões objetivas.

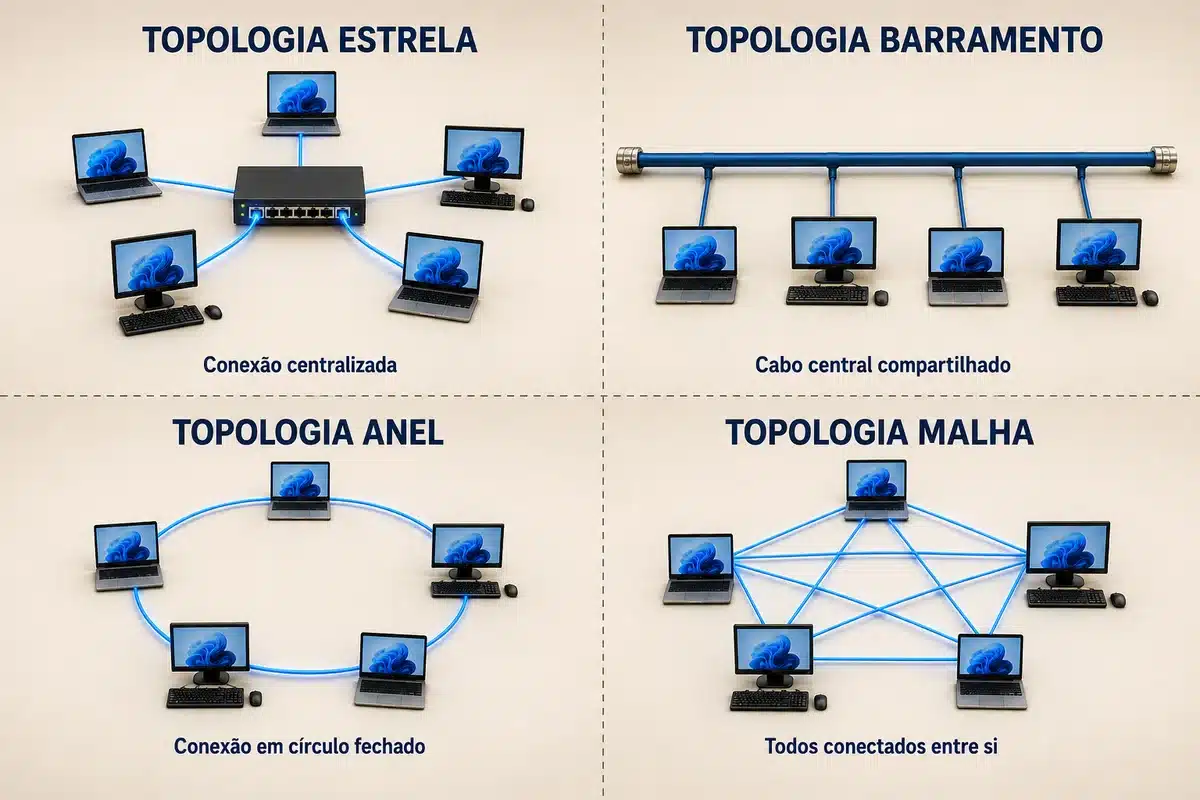

As 4 Topologias Principais (Foco em Provas)
A partir disso, veja as definições diretas das quatro topologias que você precisa dominar.
1. Topologia em Barramento (Bus)
Nessa configuração, todos os dispositivos compartilham um único cabo central, chamado de backbone ou barramento.
- Como funciona: Quando um computador envia dados, o sinal viaja pelo cabo e passa por todos os dispositivos. Cada máquina verifica se o pacote é destinado a ela.
- Vantagem: Custo baixo e instalação simples.
- Desvantagem crítica: Se o cabo principal romper, toda a rede para. Além disso, apenas um dispositivo transmite por vez, o que causa lentidão em redes grandes.
- Como cai na prova: A banca afirma que “no barramento, existe um dispositivo central que gerencia a comunicação”. Isso está Errado. No barramento, não há nó central; todos dividem o mesmo meio.
2. Topologia em Estrela (Star)
Nessa topologia, todos os dispositivos conectam-se a um equipamento central, como um switch ou hub.
- Como funciona: Toda a comunicação passa obrigatoriamente pelo nó central. Se o computador A quer falar com o computador B, os dados vão de A para o switch, e do switch para B.
- Vantagem: Se um cabo quebrar, apenas aquele computador fica offline. A rede continua funcionando. Facilita a identificação de falhas.
- Desvantagem: Se o dispositivo central (switch) falhar, toda a rede para.
- Como cai na prova: É a topologia mais comum em LANs modernas. A banca costuma dizer que “a topologia em estrela utiliza um concentrador central”. Isso está Certo.
3. Topologia em Anel (Ring)
Nessa estrutura, os dispositivos conectam-se em círculo fechado, formando um anel.
- Como funciona: Os dados trafegam em uma única direção (sentido horário ou anti-horário), passando de nó em nó até alcançar o destino. Cada estação recebe e retransmite o sinal para o próximo.
- Vantagem: Organização previsível do tráfego.
- Desvantagem crítica: Se um único nó falhar ou um cabo romper, o anel se quebra e a rede inteira para (a menos que exista um anel redundante).
- Como cai na prova: A banca afirma que “no anel, os dados trafegam em ambas as direções simultaneamente”. Isso geralmente está Errado. O padrão clássico é unidirecional.
4. Topologia em Malha (Mesh)
Nessa topologia, os dispositivos interconectam-se entre si, criando múltiplos caminhos para os dados.
- Como funciona: Cada nó conecta-se a vários outros nós. Na Malha Completa (Full Mesh), cada dispositivo liga-se diretamente a todos os demais.
- Vantagem: Alta redundância e confiabilidade. Se um caminho falha, os dados encontram rotas alternativas. A rede não para.
- Desvantagem: Custo elevado devido à grande quantidade de cabos e portas necessárias.
- Como cai na prova: A Internet é o maior exemplo de topologia em malha. A banca diz que “a topologia em malha oferece múltiplos caminhos e tolerância a falhas”. Isso está Certo.
Resumo Rápido para Revisão
Em resumo, a tabela abaixo sintetiza as características críticas para sua memorização:
| Topologia | Dispositivo Central? | Se um cabo quebrar… | Custo |
|---|---|---|---|
| Barramento | Não | Toda a rede para | Baixo |
| Estrela | Sim (Switch/Hub) | Só o nó afetado para | Médio |
| Anel | Não | Toda a rede para (sem redundância) | Médio |
| Malha | Não | A rede continua (rotas alternativas) | Alto |
Pegadinhas Clássicas de Prova
Para consolidar o conteúdo, veja como as bancas tentam confundir você:
- Pegadinha 1: “Na topologia em barramento, existe um switch central que gerencia o tráfego.”
Gabarito: Errado. Barramento não tem nó central. Todos compartilham o mesmo cabo. - Pegadinha 2: “A topologia em estrela é a mais utilizada em redes locais (LANs) modernas.”
Gabarito: Certo. Devido à facilidade de manutenção e isolamento de falhas. - Pegadinha 3: “Na topologia em anel, a falha de um único nó não afeta os demais dispositivos.”
Gabarito: Errado. No anel simples, a quebra de um nó interrompe todo o circuito. - Pegadinha 4: “A topologia em malha completa exige que cada nó se conecte diretamente a todos os outros nós.”
Gabarito: Certo. Essa é a definição exata de Full Mesh.
Conclusão
Em resumo, dominar topologias de rede exige que você visualize o desenho de cada estrutura. Lembre-se: o barramento divide um cabo único; a estrela centraliza tudo em um switch; o anel forma um círculo; e a malha cria uma teia de conexões redundantes.
Por fim, treine com questões de concursos anteriores. Identifique palavras-chave como “cabo central”, “nó concentrador”, “circuito fechado” e “múltiplos caminhos”. Dessa maneira, essa prática garante que você acerte questões de topologia em qualquer prova. Bons estudos!
